Van góc một chiều lắp sau đồng hồ nước

Van góc một chiều lắp sau đồng hồ nước

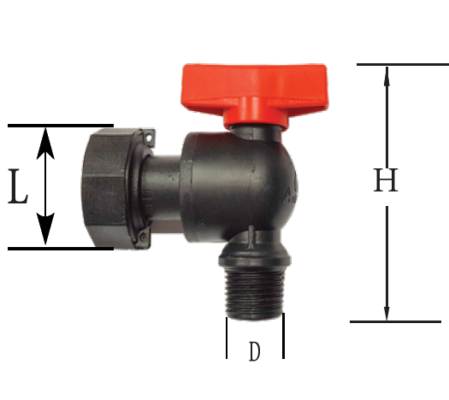

Van góc một chiều lắp sau đồng hồ nước Asia Plastic dùng để đóng/mở dòng nước và ngăn nước chảy ngược từ hệ thống sử dụng về đồng hồ.

Kích thước: 3/4″ × 3/4″.
Kết nối: ren trong G3/4 – ren ngoài G3/4.
Chiều cao van: 88 mm.
Áp suất định mức: PN16.
Nhiệt độ nước tối đa: 40°C.

Mô tả sản phẩm

Van góc một chiều lắp sau đồng hồ nước Asia Plastic được lắp giữa đồng hồ nước và hệ thống sử dụng. Sản phẩm dùng để đóng/mở dòng nước, cho nước chảy từ đồng hồ vào hệ thống và ngăn nước chảy ngược về đồng hồ.

Thành phần chính	Nhựa PP (Polypropylene)
Loại sản phẩm	Van góc một chiều lắp sau đồng hồ nước
Vị trí lắp đặt	Giữa đồng hồ nước và hệ thống sử dụng
Phương pháp kết nối	Ren trong G3/4 – ren ngoài G3/4
Xuất xứ	Việt Nam

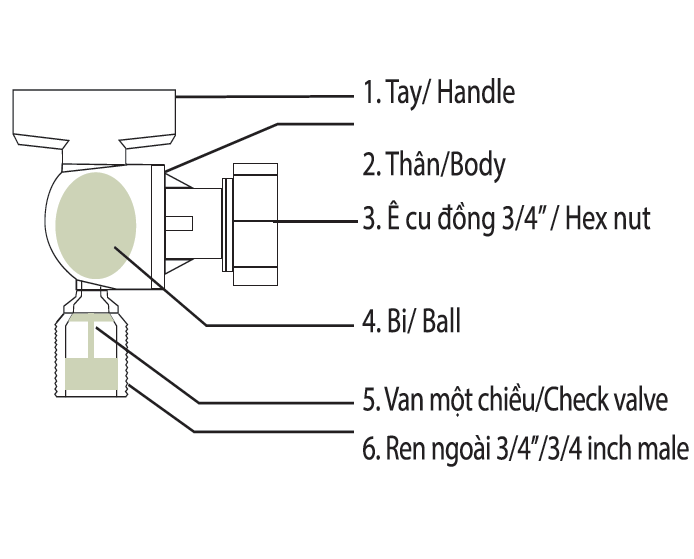

Sơ đồ cấu tạo van góc một chiều lắp sau đồng hồ

Sơ đồ cấu tạo, vật liệu và kích thước van góc một chiều lắp sau đồng hồ nước Asia Plastic.

Thông số kỹ thuật

Thông số	Giá trị
Kích thước	3/4″ × 3/4″
Đầu ren trong	G3/4
Đầu ren ngoài	G3/4
Chiều cao H	88 mm
Áp suất định mức	16 bar (PN16)
Nhiệt độ nước tối đa	40°C
Tiêu chuẩn áp dụng	TCVN 8887-1 và ISO 228-1
Chiều dòng chảy	Từ đồng hồ nước vào hệ thống sử dụng

Cấu tạo và vật liệu

STT	Bộ phận	Vật liệu
1	Gioăng trục	Cao su EPDM màu đen
2	Tay van	Nhựa PP (Polypropylene)
3	Vít M4 × 2 mm	Thép không gỉ
4	Thân van	Nhựa PP (Polypropylene)
5	Bi van	Nhựa ABS
6	Bạc chặn bi	LDPE (Low- Density Polyethylene)
7	Gioăng làm kín bạc bi	Cao su EPDM màu đen
8	Bạc chặn ê-cu	POM (Acetal)
9	Ê-cu ren đồng 3/4″	Đồng mạ nickel
10	Nối góc van	Nhựa PP (Polypropylene)
11	Van một chiều	Nhựa, đồng và thép không gỉ

Đặc điểm hoạt động

Cho nước chảy theo một chiều từ đồng hồ vào hệ thống sử dụng.
Tự động ngăn nước chảy ngược từ hệ thống về đồng hồ.
Kết nối ren trong G3/4 và ren ngoài G3/4, phù hợp với cụm đồng hồ nước.
Thân van bằng nhựa PP có khả năng chống ăn mòn.
Thao tác đóng hoặc mở van nhanh bằng tay xoay 1/4 vòng.
Phù hợp với hệ thống cấp nước sạch dân dụng, thương mại và công nghiệp.

Lưu ý lắp đặt

Van phải được lắp đúng vị trí sau đồng hồ và đúng chiều dòng chảy. Trước khi lắp, cần khóa nguồn nước, xả áp, vệ sinh các đầu ren và sử dụng gioăng làm kín phù hợp. Sau khi hoàn thành, mở nước từ từ và kiểm tra rò rỉ cũng như hoạt động của van một chiều.
