Van góc một chiều lắp trước đồng hồ nước

Van góc một chiều lắp trước đồng hồ nước

80.000 ₫

Van góc một chiều lắp trước đồng hồ nước Asia Plastic dùng để đóng/mở nguồn nước và ngăn dòng chảy ngược từ đồng hồ về nguồn.

Kích thước: 25 × 3/4".
Kết nối: đầu siết gioăng Ø25 – ren G3/4.
Áp suất định mức: PN16.

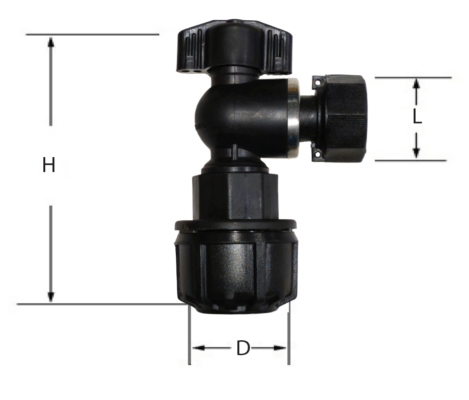

Chiều cao van: 133 mm.
Nhiệt độ nước tối đa: 40°C.

Mô tả sản phẩm

Van góc một chiều lắp trước đồng hồ nước Asia Plastic được lắp giữa nguồn cấp nước và đồng hồ. Sản phẩm vừa đóng/mở dòng nước, vừa cho nước chảy theo một chiều từ nguồn vào đồng hồ và ngăn nước chảy ngược về nguồn.

Thành phần chính	Nhựa PP (Polypropylene)
Loại sản phẩm	Van góc một chiều lắp trước đồng hồ nước
Vị trí lắp đặt	Giữa nguồn cấp nước và đồng hồ nước
Phương pháp kết nối	Đầu siết gioăng Ø25 – ren G3/4
Xuất xứ	Việt Nam

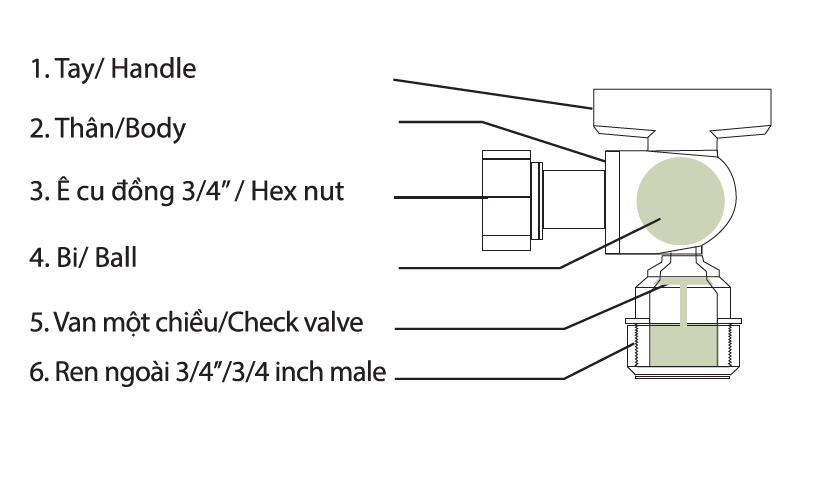

Sơ đồ cấu tạo van góc một chiều lắp trước đồng hồ

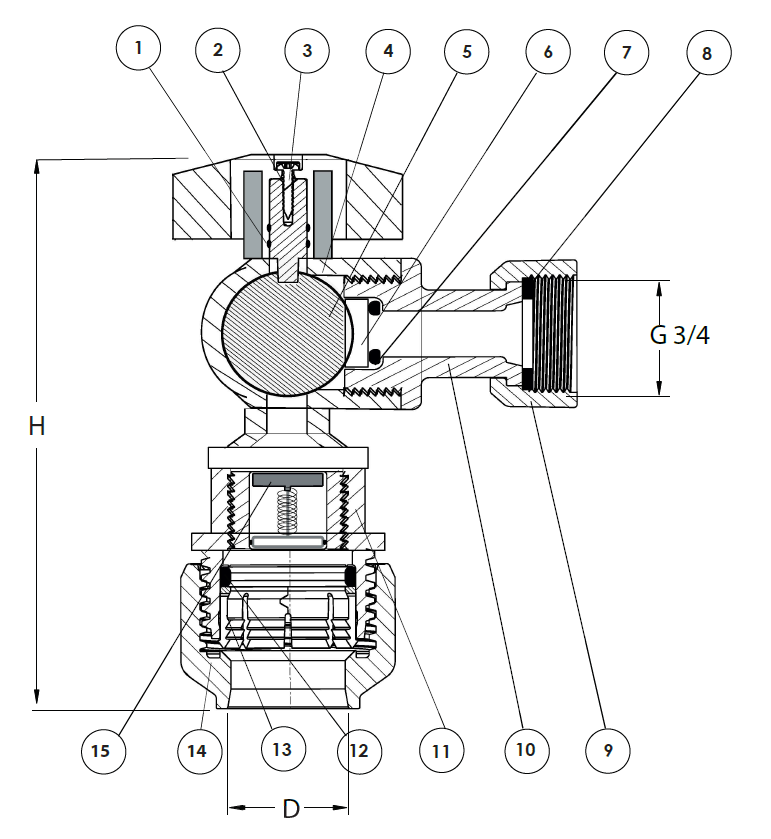

Sơ đồ cấu tạo, vật liệu và kích thước van góc một chiều lắp trước đồng hồ nước Asia Plastic.

Thông số kỹ thuật

Thông số	Giá trị
Kích thước	25 × 3/4″
Đường kính đầu nối D	Ø25 mm
Ren kết nối G	G3/4
Chiều cao H	133 mm
Áp suất định mức	16 bar (PN16)
Nhiệt độ nước tối đa	40°C
Tiêu chuẩn áp dụng	TCVN 8887-1 và ISO 228-1
Chiều dòng chảy	Từ nguồn nước vào đồng hồ nước

Cấu tạo và vật liệu

STT	Bộ phận	Vật liệu
1	Gioăng trục	Cao su EPDM màu đen
2	Tay van	Nhựa PP (Polypropylene)
3	Vít M4 × 2 mm	Thép không gỉ
4	Thân van	Nhựa PP (Polypropylene)
5	Bi van	Nhựa ABS
6	Bạc chặn bi	LDPE
7	Gioăng làm kín bạc bi	Cao su EPDM màu đen
8	Bạc chặn ê-cu	POM (Acetal)
9	Ê-cu ren đồng 3/4″	Đồng mạ nickel
10	Nối góc van	Nhựa PP (Polypropylene)
11	Nối ren trong	Nhựa PP (Polypropylene)
12	Gioăng làm kín nối ống	Cao su EPDM màu đen
13	Vòng kẹp đầu ống	POM (Acetal) màu xanh
14	Nắp siết gioăng	Nhựa PP (Polypropylene)
15	Van một chiều	Nhựa, đồng và thép không gỉ

Đặc điểm hoạt động

Cho nước chảy theo một chiều từ nguồn cấp vào đồng hồ nước.
Tự động ngăn nước chảy ngược từ đồng hồ về nguồn.
Thân van bằng nhựa PP có khả năng chống ăn mòn.
Cơ cấu vòng kẹp siết gioăng chịu lực kéo đẩy mà không cần ống lót gia cường bên trong.
Thao tác đóng hoặc mở van nhanh bằng tay xoay 1/4 vòng.
Phù hợp với hệ thống cấp nước sạch dân dụng, thương mại và công nghiệp.

Lưu ý lắp đặt

Van một chiều phải được lắp đúng vị trí trước đồng hồ và đúng hướng dòng chảy. Khi lắp đặt, cần xác định hướng nước đi từ nguồn cấp vào đồng hồ, vệ sinh đầu ống, siết các đầu nối vừa đủ và kiểm tra rò rỉ trước khi đưa hệ thống vào sử dụng.
