Van góc hai chiều PP
Van góc hai chiều PP
Van góc hai chiều PP Asia Plastic dùng để đóng/mở và kiểm soát dòng nước theo hai chiều tại cụm đồng hồ nước và hệ thống cấp nước.
- Kích thước: 20 × 3/4″ và 25 × 3/4″.
- Áp suất làm việc tối đa: PN16.
- Kết nối: siết gioăng – ren trong.
- Thao tác đóng/mở nhanh bằng góc xoay 90°.
- Dùng cho nước lạnh dưới 40°C.
Mô tả sản phẩm
Van góc hai chiều PP Asia Plastic dùng để đóng/mở và kiểm soát dòng nước theo hai chiều tại cụm đồng hồ nước hoặc các vị trí đấu nối trên hệ thống cấp nước. Thân van bằng PP, thao tác đóng/mở 1/4 vòng, phù hợp với hệ thống nước sạch dân dụng, thương mại và công nghiệp.
| 1. Vật liệu thân: | Nhựa PP |
| 2. Chức năng: | Đóng/mở và kiểm soát dòng chảy hai chiều |
| 3. Kích thước: | 20 × 3/4″; 25 × 3/4″ |
| 4. Áp suất tối đa: | 16 bar (PN16) |
| 5. Kiểu kết nối: | Siết gioăng – ren trong |
| 6. Nhiệt độ sử dụng: | Nước lạnh, dưới 40°C |
Sơ đồ cấu tạo van góc hai chiều
Sơ đồ cấu tạo, vật liệu và kích thước van góc hai chiều PP Asia Plastic.
Thông số kỹ thuật van góc hai chiều
| Chức năng | Đóng/mở và kiểm soát dòng nước theo hai chiều |
| Chiều dòng chảy | Không quy định chiều dòng chảy; bảo đảm kín nước khi nước chảy theo cả hai hướng |
| Kiểu kết nối | Đầu siết gioăng – ren G3/4 |
| Áp suất định mức | 16 bar |
| Tiêu chuẩn áp dụng | TCVN 8887-1 và ISO 228-1 |
| Vật liệu thân van | PP (Polypropylene), có khả năng chống ăn mòn |
Cấu tạo và vật liệu
| STT | Chi tiết | Vật liệu |
|---|---|---|
| 1 | Gioăng trục | Cao su EPDM màu đen |
| 2 | Tay van | Nhựa PP (Polypropylene) |
| 3 | Vít M4 × 2 mm | Thép không gỉ |
| 4 | Thân van | Nhựa PP (Polypropylene) |
| 5 | Bi van | Nhựa ABS |
| 6 | Bạc chặn bi | LDPE (Low Density Polyethylene) |
| 7 | Gioăng làm kín bạc bi | Cao su EPDM màu đen |
| 8 | Bạc chặn ê-cu | POM (Acetal) |
| 9 | Ê-cu ren G3/4 | Đồng mạ nickel |
| 10 | Nối góc van | Nhựa PP (Polypropylene) |
| 11 | Gioăng làm kín nối góc | Cao su EPDM màu đen |
| 12 | Vòng kẹp đầu ống | POM màu xanh |
| 13 | Nắp siết gioăng | Nhựa PP (Polypropylene) |

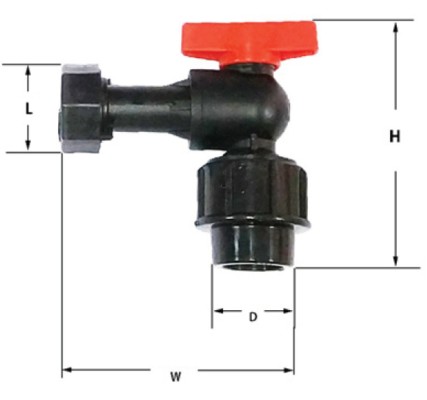

Kích thước sản phẩm
| Kích thước | D | Ren (G) | H |
|---|---|---|---|
| 20 × 3/4″ | Ø20 mm | G3/4 | 100 mm |
| 25 × 3/4″ | Ø25 mm | G3/4 | 110 mm |
Đặc điểm kết nối
- Van không quy định chiều dòng chảy và làm kín khi nước chảy theo cả hai hướng.
- Thân van bằng Polypropylene, có khả năng chống ăn mòn.
- Vật liệu Polypropylene cho phép sử dụng các loại cờ lê siết thông thường.
- Cơ cấu vòng kẹp siết gioăng chịu lực kéo đẩy mà không cần dùng ống lót gia cường bên trong.
Bảng giá
- Bảo Hành: 12 tháng.
- Vận chuyển: Miễn phí vận chuyển khu vực nội thành Hà Nội và Tp. HCM với đơn hàng trên 2.000.000(đ)
- Liên hệ với cán bộ kinh doanh để nhận báo giá, ưu đãi mới nhất
